Server インストール (on Ubuntu)
Server 設定（Windows にインストールした管理コンソールから遠隔設定する）
Client
Soft Ether VPN manager
Ubuntu connection
Linux Client debug

Server インストール (on Ubuntu)†

ファイルをダウンロード
インストールスクリプトの実行
- sudo ./.install.sh

実行

sudo ./vpnserver/vpnserver start

server-admin@mythen:~/Downloads/vpnserver$
server-admin@mythen:~/Downloads/vpnserver$ sudo ./vpnserver start
The SoftEther VPN Server service has been started.

↑

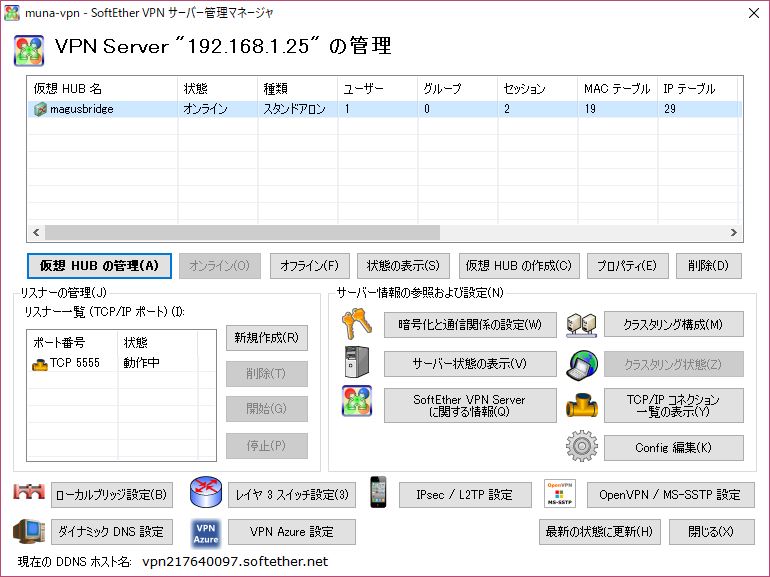

Server 設定（Windows にインストールした管理コンソールから遠隔設定する）†

仮想 HUB を設定
ローカルブリッジの設定を行う
- 管理マネージャ画面の　[ローカルブリッジ設定] で行う
- 上記で作成した仮想HUB と Server の LAN カードをブリッジする（別 LAN カードを用意することが推奨だが）
L2TP を設定する
- 管理マネージャ画面の [IPsec/L2TP 設定] で行う
- L2TP サーバーの有効化だけを行う
- DHCP は LAN 内のサービスを使うので設定しない

↑

Client†

↑

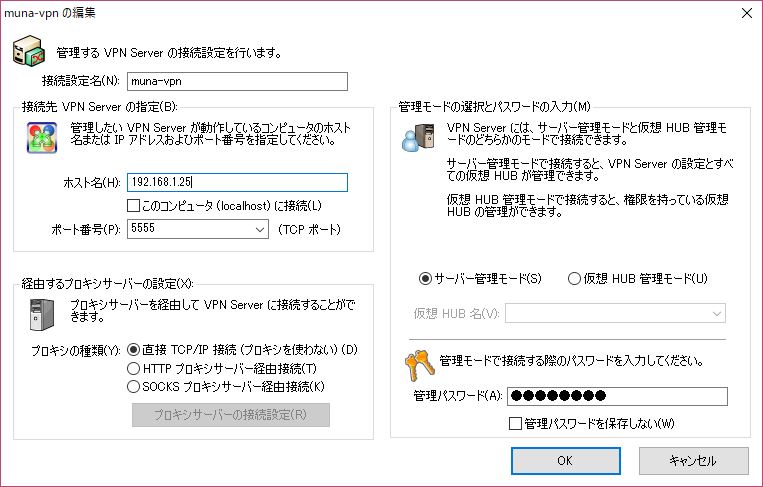

Soft Ether VPN manager†

管理パスワード = vpnadmin77
接続設定名＝ muna-vpn
仮装 HUB = magusbridge

vpn server = magusbridge.softether.net
vpn account = mitaka601
vpn pass = !77---DM---85!

↑

Ubuntu connection†

仮想HUB = vpn1
接続アカウント（接続設定名） = e450_to_1203
接続パスワード = frex7785

↑

接続操作†

[不要] softether vpn client の始動（現在は rc.local で自動起動設定済）

munakata@muna-E450:~$ sudo ~/vpnclient/vpnclient start
SoftEther VPN Client service has been already started.

VPN client アプリの起動と接続操作

munakata@muna-E450:~$ sudo ~/vpnclient/vpncmd localhost /client

VPN Client>AccountConnect e450_to_1203
AccountConnect コマンド - 接続設定を使用して VPN Server へ接続を開始
コマンドは正常に終了しました。

VPN Client>AccountList
AccountList コマンド - 接続設定一覧の取得
項目               |値
-------------------+--------------------------------------
接続設定名         |e450_to_1203
状態               |接続完了
接続先 VPN サーバー|119.245.194.30:5555 (直接 TCP/IP 接続)
仮想 HUB 名        |magusbridge
仮想 LAN カード名  |vpn1
コマンドは正常に終了しました。

↑

設定確認†

NIC の確認

VPN Client>NicList
NicList コマンド - 仮想 LAN カード一覧の取得
項目             |値
-----------------+------------------------------------
仮想 LAN カード名|vpn1
状態             |有効 (使用可能)
MAC アドレス     |00ACCA25E3C5
バージョン       |Version 4.18 Build 9570   (Japanese)
コマンドは正常に終了しました。

Account の確認

VPN Client>AccountList
AccountList コマンド - 接続設定一覧の取得
項目               |値
-------------------+--------------------------------------
接続設定名         |e450_to_1203
状態               |オフライン
接続先 VPN サーバー|119.245.194.30:5555 (直接 TCP/IP 接続)
仮想 HUB 名        |magusbridge
仮想 LAN カード名  |vpn1
コマンドは正常に終了しました。

↑

接続設定†

− 仮想 NIC の作成と確認

munakata@muna-E450:~$ sudo ~/vpnclient/vpncmd localhost /client
vpncmd コマンド - SoftEther VPN コマンドライン管理ユーティリティ
SoftEther VPN コマンドライン管理ユーティリティ (vpncmd コマンド)
Version 4.18 Build 9570   (Japanese)
Compiled 2015/07/26 15:19:27 by yagi at pc30
Copyright (c) SoftEther VPN Project. All Rights Reserved.

VPN Client "localhost" に接続しました。

VPN Client>NicCreate

NicCreate コマンド - 新規仮想 LAN カードの作成
仮想 LAN カードの名前:vpn1
コマンドは正常に終了しました。

アカウント情報を作成し、先ほど作成した仮想NICに対し割り当て　VPN Client>AccountCreate

↑

Linux Client debug†

kgb.hmuna.com が見えない

/etc/hosts には kgb.hmuna.com の IP を指定済

munakata@muna-E450:~$ cat /etc/hosts
127.0.0.1	localhost
127.0.0.1	muna-E450

192.168.1.23	kgb.hmuna.com

vpn socket には固定IPをアサイン済

munakata@muna-E450:~$ ifconfig vpn_vpn1
vpn_vpn1  Link encap:イーサネット  ハードウェアアドレス 00:ac:ca:25:e3:c5
          inetアドレス:192.168.55.1  ブロードキャスト:192.168.55.255  マスク:255.255.255.0
          inet6アドレス: fe80::2ac:caff:fe25:e3c5/64 範囲:リンク
          UP BROADCAST RUNNING MULTICAST  MTU:1500  メトリック:1
          RXパケット:0 エラー:0 損失:0 オーバラン:0 フレーム:0
          TXパケット:0 エラー:0 損失:0 オーバラン:0 キャリア:0
          衝突(Collisions):0 TXキュー長:500
          RXバイト:0 (0.0 B)  TXバイト:0 (0.0 B

初期の route 情報

munakata@muna-E450:~$ route
カーネルIP経路テーブル
受信先サイト    ゲートウェイ    ネットマスク   フラグ Metric Ref 使用数 インタフェース
default         192.168.43.1    0.0.0.0         UG    1024   0        0 wlan0
link-local      *               255.255.0.0     U     1000   0        0 vpn_vpn1
192.168.43.0    *               255.255.255.0   U     0      0        0 wlan0
192.168.55.0    *               255.255.255.0   U     0      0        0 vpn_vpn1

− Static route を指定

munakata@muna-E450:~$ sudo route add -net 192.168.1.0 gw 192.168.55.1 netmask 255.255.255.0

− 変更後の route 指定

munakata@muna-E450:~$ route
カーネルIP経路テーブル
受信先サイト    ゲートウェイ    ネットマスク   フラグ Metric Ref 使用数 インタフェース
default         192.168.43.1    0.0.0.0         UG    1024   0        0 wlan0
link-local      *               255.255.0.0     U     1000   0        0 vpn_vpn1
192.168.1.0     192.168.55.1    255.255.255.0   UG    0      0        0 vpn_vpn1
192.168.43.0    *               255.255.255.0   U     0      0        0 wlan0
192.168.55.0    *               255.255.255.0   U     0      0        0 vpn_vpn1
