設計方針
ホストマシンのネットワーク設定
KVM インストール
virt-manager を使って仮想マシンをインストール
virtsh を使った仮想マシンの操作
- 代表的なコマンド
- 仮想マシンに対するコンソール接続

設計方針†

VPN (SoftEther) サーバーは接続させるマシンとは別 IP アドレスである必要がある
Intel NUC BOXNUC5CPYH (Celeron N3050) で実行していたが故障した
「Your Hardware Enablement Stack (HWE) is supported until April 2019」というメッセージも出ていてＨＷ的には運用限界だろう
別の物理マシンを用意するのではなく、メインマシン上に KVM を動かし、VPN サーバーを仮想マシンとして動かす
このためメインマシンの既存サービス（Samba、Apache2、TV録画等）はそのまま動かしたまま KVM 上で VPN サーバーだけを仮想マシンとして追加
当然 NPV サーバーは外部からのアクセスを受け付ける必要があり、KVM ホストとの通信も必要

ゲストOS にはメインマシンと同じ IP セグメント (=192.168.1.x) を振り当てる

ホストマシンのネットワーク設定†

VM インストール直後のデフォルトネットワーク構成†

munakata@mvc:~$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

2: enp5s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 04:92:26:5c:c3:15 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.26/24 brd 192.168.1.255 scope global noprefixroute enp5s0
       valid_lft forever preferred_lft forever
    inet6 fe80::692:26ff:fe5c:c315/64 scope link
       valid_lft forever preferred_lft forever

3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 52:54:00:4a:b1:a9 brd ff:ff:ff:ff:ff:ff
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
       valid_lft forever preferred_lft forever

4: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc fq_codel master virbr0 state DOWN group default qlen 1000
    link/ether 52:54:00:4a:b1:a9 brd ff:ff:ff:ff:ff:ff

munakata@mvc:~$ brctl show
bridge name	bridge id		STP enabled	interfaces
virbr0		8000.5254004ab1a9	yes		virbr0-nic

munakata@mvc:~$ nmcli device
DEVICE      TYPE      STATE     CONNECTION
enp5s0      ethernet  接続済み  netplan-enp5s0
virbr0      bridge    接続済み  virbr0
lo          loopback  管理無し  --
virbr0-nic  tun       管理無し  --

ゲストOSに同一セグメントIPを振れるようにブリッジ構成にする†

新規に br0 を定義する†

munakata@mvc:~$ nmcli device
DEVICE      TYPE      STATE     CONNECTION
enp5s0      ethernet  接続済み  netplan-enp5s0
virbr0      bridge    接続済み  virbr0
lo          loopback  管理無し  --
virbr0-nic  tun       管理無し  --

munakata@mvc:~$ nmcli connection add type bridge ifname br0
接続 'bridge-br0' (cfcf64fa-3d14-4194-8352-ca74b4b20dd3) が正常に追加されました。

munakata@mvc:~$ nmcli device
DEVICE      TYPE      STATE                     CONNECTION
enp5s0      ethernet  接続済み                  netplan-enp5s0
virbr0      bridge    接続済み                  virbr0
br0         bridge    接続中 (IP 設定を取得中)  bridge-br0
lo          loopback  管理無し                  --
virbr0-nic  tun       管理無し                  --

br0 のスパンニングツリー（ループ回避の為の冗長プロトコル）を無効にする†

munakata@mvc:~$ nmcli connection show bridge-br0 | grep bridge.stp
bridge.stp:                             はい

munakata@mvc:~$ nmcli connection modify bridge-br0 bridge.stp no

munakata@mvc:~$ nmcli connection show bridge-br0 | grep bridge.stp
bridge.stp:                             いいえ

bridge-br0のIPアドレス、ゲートウェイ、DNSサーバの設定†

nmcli connection modify bridge-br0 ipv4.method manual ipv4.addresses "192.168.11.8/24" ipv4.gateway "192.168.11.1" ipv4.dns 192.168.11.1

ブリッジbridge-br0にデバイスenp5s0を接続タイプbridge-slaveとして追加†

munakata@mvc:~$ nmcli connection add type bridge-slave ifname enp5s0 master bridge-br0
接続 'bridge-slave-enp5s0' (317c09b2-e7a4-409d-906b-4e12450344b4) が正常に追加されました。

変更後の設定を確認†

munakata@mvc:~$ nmcli connection show
NAME                 UUID                                  TYPE      DEVICE
bridge-br0           cfcf64fa-3d14-4194-8352-ca74b4b20dd3  bridge    br0
bridge-slave-enp5s0  317c09b2-e7a4-409d-906b-4e12450344b4  ethernet  enp5s0
virbr0               f93e94e4-980a-4a45-9ccd-668fcdb7130a  bridge    virbr0
netplan-enp5s0       85b48279-9901-3522-93a4-380f40958535  ethernet  --

munakata@mvc:~$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

2: enp5s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master br0 state UP group default qlen 1000
    link/ether 04:92:26:5c:c3:15 brd ff:ff:ff:ff:ff:ff

3: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 04:92:26:5c:c3:15 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.26/24 brd 192.168.1.255 scope global noprefixroute br0
       valid_lft forever preferred_lft forever
    inet6 fe80::8024:bc4f:d6e5:c348/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

4: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 52:54:00:4a:b1:a9 brd ff:ff:ff:ff:ff:ff
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
       valid_lft forever preferred_lft forever

5: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc fq_codel master virbr0 state DOWN group default qlen 1000
    link/ether 52:54:00:4a:b1:a9 brd ff:ff:ff:ff:ff:ff

KVM インストール†

必要なパッケージ群をインストール†

munakata@mvc:~$ sudo apt install -y qemu-kvm libvirt0 libvirt-bin virt-manager libguestfs-tools

munakata が libvirt グループに追加された（ sudo 無しで virsh 等が実行できる )†

munakata@mvc:~$ cat /etc/group | grep libvirt
libvirt:x:131:munakata
libvirt-qemu:x:64055:libvirt-qemu
libvirt-dnsmasq:x:132:

仮想マシンの iso ファイルの準備と virsh にプールを登録†

iso ファイルプールを作成しファイルを配置

munakata@mvc:~$ sudo mkdir /var/lib/libvirt/isos
munakata@mvc:~$ sudo mv ~/Downloads/ubuntu-20.04-live-server-amd64.iso /var/lib/libvirt/isos/

iso ファイルのオーナーを変更

munakata@mvc:~$ sudo chown libvirt-qemu:libvirt /var/lib/libvirt/isos/ubuntu-20.04-live-server-amd64.iso

munakata@mvc:~$ ls -l /var/lib/libvirt/isos/
合計 929796
-rw-rw-r-- 1 libvirt-qemu libvirt 952107008  6月 22 10:27 ubuntu-20.04-live-server-amd64.iso

kvm に iso ファイルプールを登録 (virt-manager のGUIからも設定は可能)

munakata@mvc:~$ virsh pool-define-as isos dir - - - - /var/lib/libvirt/isos
Pool isos defined

munakata@mvc:~$ virsh pool-autostart isos
Pool isos marked as autostarted

munakata@mvc:~$ virsh pool-start isos
Pool isos started

参考 URL†

Ubuntu 18.04: 仮想化のKVMをインストールする

virt-manager を使って仮想マシンをインストール†

CPU の仮想化支援機構が無効になっている場合にはエラーが出る → BIOS メニューで有効にする†

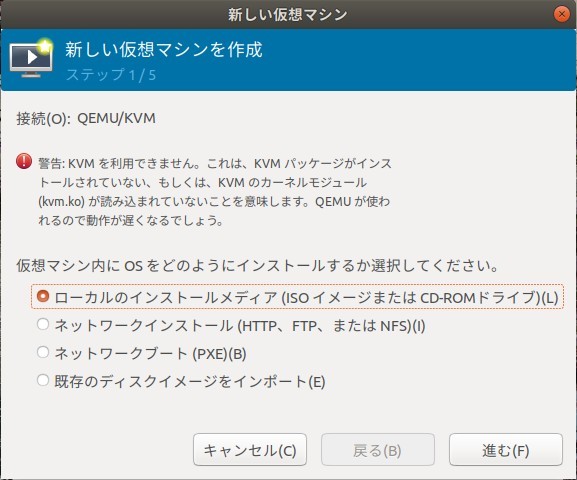

警告: KVM が利用できませんと出る時は BIOS で CPU の仮想化支援機構が無効になっている

KVMのゲストOSをブリッジに接続する (ゲストOSのインターフェース vnet0 を virtbr0 から br0 に切り替える)†

変更前

munakata@mvc:~$ brctl show
bridge name	bridge id		STP enabled	interfaces
br0		8000.0492265cc315	no		enp5s0
virbr0		8000.5254004ab1a9	yes		virbr0-nic

参考 URL†

virtsh を使った仮想マシンの操作†

代表的なコマンド†

No	コマンド	処理内容
1	vm の一覧表示	virsh list (--all)
2	vm の起動	virsh start ドメイン名
3	vm の停止	virsh shutdown ドメイン名
4	vm の一時停止	virsh suspend ドメイン名
5	vm の再開	virsh resume ドメイン名
6	vm のリネーム	virsh domrename ドメイン名
7	vm の設定変更（xml ファイルの編集）	virsh edit ドメイン名
8

仮想マシンに対するコンソール接続†

カーネル起動パラメータに console パラメータの指定が必要
パラメータがなくフリーズした場合などには [CTRL]+] で元のシェルに戻る（＝エスケープ）
